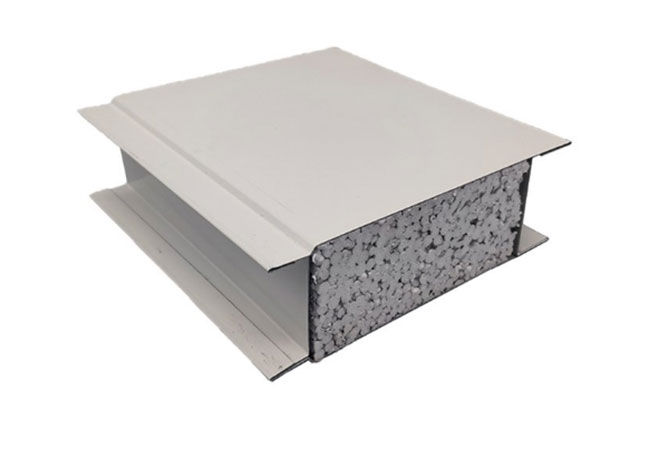

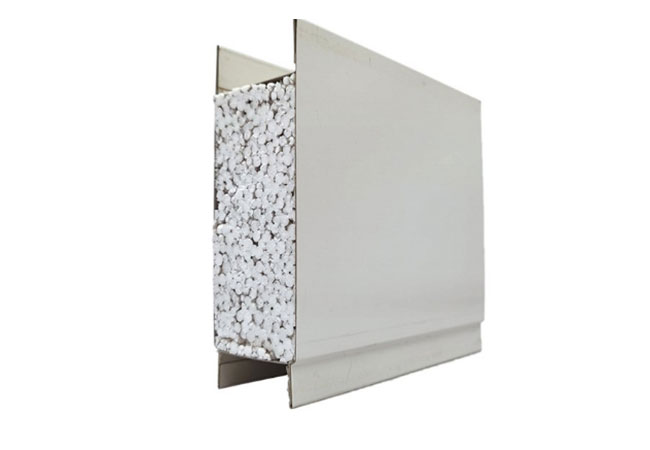

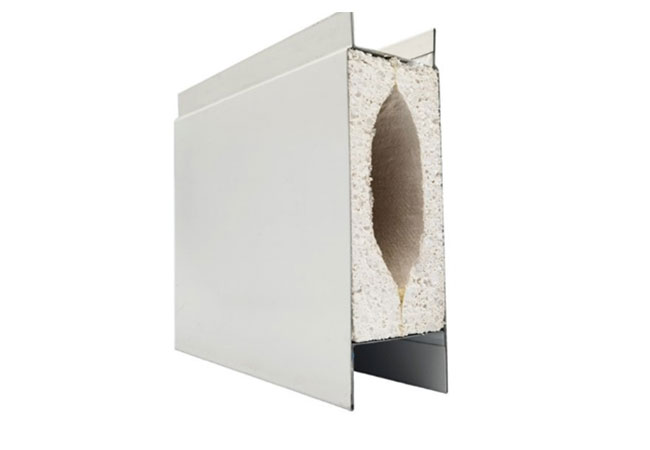

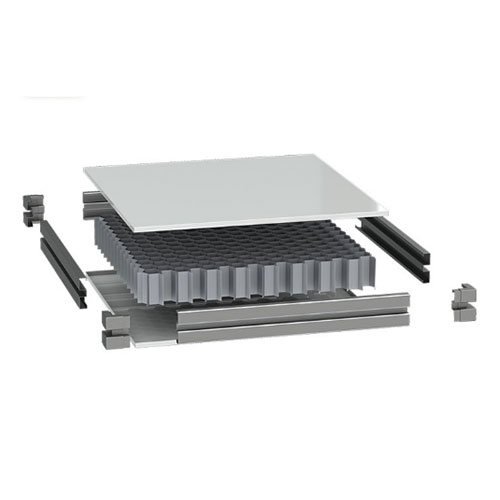

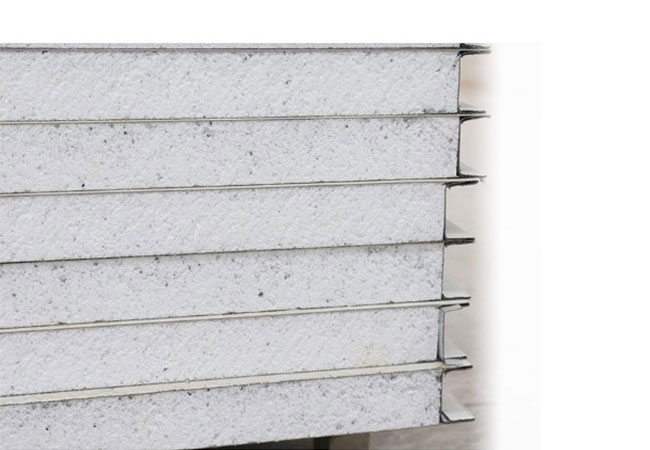

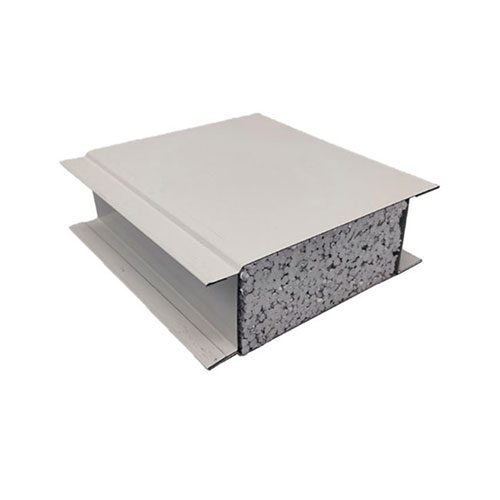

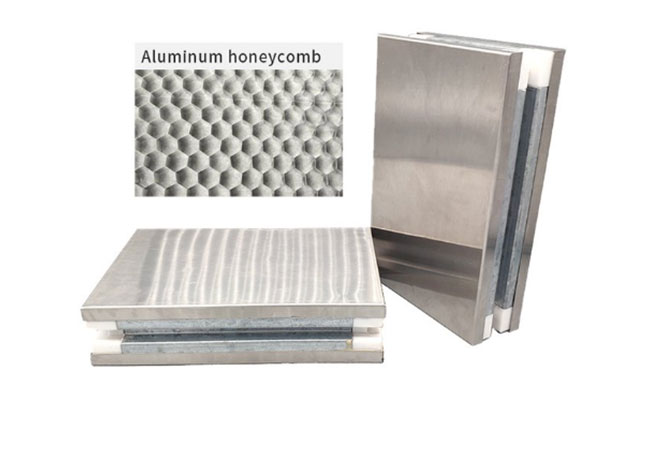

پانل پارتیشن آسپتیک

به عنوان تولید کننده مصالح ساختمانی، Jason Building Materials پانل های پارتیشن آسپتیک را ارائه می دهد که برای جلوگیری از آلودگی متقابل طراحی شده اند. این پانل ها دارای ضخامت یکنواخت، ساختاری مستحکم و سطوح ضد آب و تمیز کردن آسان هستند که استریل طولانی مدت را حفظ می کنند. علاوه بر این، آنها دارای طراحی سبک وزن هستند که امکان نصب راحت، جداسازی و پیکربندی مجدد انعطاف پذیر را فراهم می کند.

پنل پارتیشن آسپتیک چیست؟

پانل پارتیشن آسپتیک یک پانل تصفیه با منطقه بندی تمیز به عنوان تمرکز اصلی طراحی است که به گردش هوای متقاطع منطقه ای و مسائل انتشار آلودگی می پردازد. تفاوت اصلی با پانل های پارتیشن معمولی در ساختار آب بندی پلکانی چهار لبه است که یک مانع آب بندی دوتایی بین هر پانل نصب شده تشکیل می دهد.

علاوه بر این، مهر و موم های ویژه در اتصالات بین پانل های پارتیشن و سقف ها و کف پیکربندی می شوند، که هوابندی را برای هر فضای مستقل تضمین می کند و از جریان متقاطع هوا بین مناطق با سطوح مختلف تمیزی جلوگیری می کند.

نکات کلیدی طراحی پارتیشن منطقه بندی آسپتیک

سه گره کلیدی برای تمرکز در طراحی پارتیشن با پانل های پارتیشن آسپتیک:

منطقه بندی گرادیان فشار هوا- اختلاف فشار مثبت از5 - 15 Paباید بین مناطق با سطوح مختلف تمیزی نگهداری شود. هوابندی کلی پانل های پارتیشن مستقیماً بر پایداری اختلاف فشار تأثیر می گذارد.

جداسازی انتقال مواد- اتاق‌های حائل یا پنجره‌های عبوری برای معابر مواد کارگاهی توصیه می‌شود. منافذ در پانل های پارتیشن باید آب بندی شوند تا از تبادل جریان هوا در ناحیه متقاطع جلوگیری شود.

کنترل دسترسی پرسنل- دوش هوا یا رختکن بین مناطق مختلف نصب می شود. پانل های پارتیشن اطراف دهانه درها نیاز به تقویت دارند، با قاب های فلزی درب برای افزایش استحکام سازه نصب شده است.

توصیه می شود در مرحله طراحی منطقه بندی، نمودار سازماندهی جریان هوا ترسیم شود، جهت تفاوت فشار و الزامات نرخ تغییر هوا را برای هر منطقه روشن کند، سپس با چیدمان و انتخاب پانل پارتیشن ادامه دهید. تیم Jiesen می تواند از طراحی طراحی جزئیات پشتیبانی کند.

مشخصات فنی نکات کلیدی

ضخامت پانل:50 میلی متر (استاندارد) / 75 میلی متر / 100 میلی متر

چگالی مواد هسته:پشم سنگ ≥ 120kg/m³ / PU تقریبا 40-45kg/m³

روش آب بندی:زبانه و شیار + نوارهای آب بندی EPDM / کیل آلیاژ آلومینیوم + مهر و موم توخالی

تست هواگیری:میزان نشت هوا ≤2%تحت اختلاف فشار 50Pa

عملکرد عایق صدا:RW ≥ 30dB (50mm ضخامت PU) / RW ≥ 35dB (75mm ضخامت پشم سنگ)

مقاومت در برابر ضربه:کیسه شن 10 کیلوگرمی از ارتفاع 1 متری سقوط کرد، بدون آسیب نافذ به پانل

صنایع و سناریوهای کاربردی

کارگاه آموزشی پر کردن شرکت های دارویی- جداسازی فیزیکی بین انواع مختلف دارو برای جلوگیری از آلودگی متقاطع

کارگاه آموزشی تولید مواد افزودنی غذایی- جداسازی بین مناطق تولید اسیدی و قلیایی

کارگاه پر کردن کیسه پلی اتیلن- جداسازی بین قسمت پر کردن و محل نگهداری مواد بسته بندی بیرونی را تمیز کنید

کارگاه امولسیون سازی لوازم آرایشی و بهداشتی- کنترل منطقه بندی بین منطقه مخزن امولسیون و محل استراحت

آزمایشگاه های تست شخص ثالث- پارتیشن های سخت بین اتاق های میکروبیولوژی و اتاق های فیزیکی و شیمیایی

مقایسه با پارتیشن های شیشه ای

پارتیشن های شیشه ای انتقال نور خوبی را ارائه می دهند اما نمی توانند به آب بندی کامل برسند (درزگیر در شکاف بین شیشه و کیل مورد نیاز است، با خطرات طولانی مدت پیری و شل شدن درزگیر). آنها همچنین سنگین تر هستند (شیشه سکوریت 10 میلی متر تقریباً است25 کیلوگرم در متر مربع).

اگرچه پانل های پارتیشن آسپتیک مات هستند، پنجره های دید را می توان به طور معقولی بر روی دیوار نصب کرد (پنجره های مشاهده شیشه ای دو لایه، اندازه300mm × 400mm، با ضخامتی مشابه دیوار)، با رعایت الزامات بصری و حفظ یکپارچگی آب بندی.

هزینه پانل های پارتیشن تقریبا می باشد40٪ - 50٪پارتیشن های شیشه ای، با عملکرد عایق حرارتی و عایق صوتی بهتر نسبت به شیشه.

دستورالعمل های سفارشی سازی

پانل های پارتیشن را می توان با توجه به پارامترهای زیر سفارشی کرد:

دهانه های پانل- موقعیت‌های رزرو برای پنجره‌های مشاهده، پنجره‌های عبوری، دهانه‌های تهویه، پیش‌برش در کارخانه، مستقیماً در محل نصب شده است.

پانل های خاص- برای گوشه های بدون زاویه یا کارگاه های چند ضلعی، نقشه های CAD، تولید سفارشی بر اساس زوایای واقعی را ارائه دهید.

پانل های روکش ستون- برای پیچیدن ستون‌های کارخانه سازه‌های فولادی، تولید سفارشی U شکل یا L شکل، قالب‌گیری یک‌باره کارخانه باعث کاهش اتصال در محل می‌شود.

پرونده کاربردی

یک کارگاه آماده سازی جامد در یک شرکت داروسازی در استان جیانگ سو نیاز به جداسازی فیزیکی کامل بین دو خط تولید مجاور داشت - خط تولید A تولید داروهای سفالوسپورین و خط تولید B که آماده سازی های خوراکی معمولی را تولید می کند.

هیچ جریان متقاطع هوا یا آلودگی متقابل پرسنل بین دو منطقه مجاز نبود.پانل های پارتیشن آسپتیک پشم سنگ با ضخامت 75 میلی مترانتخاب شدند، با پارتیشن که از سقف تا دال کف سازه ای بدون شکاف گسترش می یابد. تمام دهانه های لوله از طریق دیوار آب بندی شدند.

نتایج آزمایش اختلاف فشار پس از اتمام:12Paاختلاف فشار مثبت بین مناطق مجاور، بدون انتشار ذرات در مناطق تشخیص داده شد.

مرجع پیکربندی پارتیشن سطح منطقه بندی مختلف

سوالات متداول

Q1: تفاوت بین پانل پارتیشن آسپتیک و پانل پارتیشن معمولی چیست؟

A1: تفاوت اصلی در ساختار آب بندی پلکانی چهار لبه است که یک مانع آب بندی دوتایی بین هر پانل نصب شده تشکیل می دهد. پانل های پارتیشن معمولی معمولاً از اتصالات لبه ساده بدون عملیات آب بندی استفاده می کنند که نمی تواند هوابندی را بین مناطق مختلف تمیزی تضمین کند.

Q2: چگونه از ثبات اختلاف فشار بین مناطق مختلف تمیزی اطمینان حاصل کنیم؟

A2: علاوه بر استفاده از پانل های پارتیشن مهر و موم شده، پایداری اختلاف فشار مستلزم آب بندی کلی فضا - از جمله سقف، کف، دهانه لوله ها و شکاف های درب است. توصیه می شود پس از نصب، آزمایش هوابندی جامع انجام شود تا عملکرد آب بندی سیستم بررسی شود.
