تخته یکپارچه کامپوزیت خارجی

برد یکپارچه کامپوزیت خارجی چیست؟

تخته یکپارچه کامپوزیت خارجی یک پانل دیوار خارجی ساختاری چند لایه است. در مقایسه با تخته های تزئینی عایق حرارتی معمولی، دارای لایه تقویتی اضافی و لایه ضد آب است.

معمولاً از چهار لایه تشکیل شده است: لایه بیرونی پانل تزئینی است (با ارائه جلوه نما و محافظت در برابر آب و هوا). لایه دوم لایه تقویتی است (تخته رزین غیر آلی یا تخته تقویت شده فایبرگلاس، مسئول مقاومت در برابر ضربه و پراکندگی تنش حرارتی). لایه سوم لایه عایق است (EPS / XPS / پشم سنگ، مسئول عایق صرفه جویی در انرژی). لایه زیرین لایه پشتی (تعادل کننده تنش، ضد رطوبت) است.

ساختار چند لایه پایداری ابعادی بهتری را تحت تغییرات دما فراهم می کند.

تخصیص تابع ساختار ترکیبی چند لایه

ساختار چند لایه تخته یکپارچه کامپوزیت بیرونی با عملکردهای مختلفی مطابقت دارد:

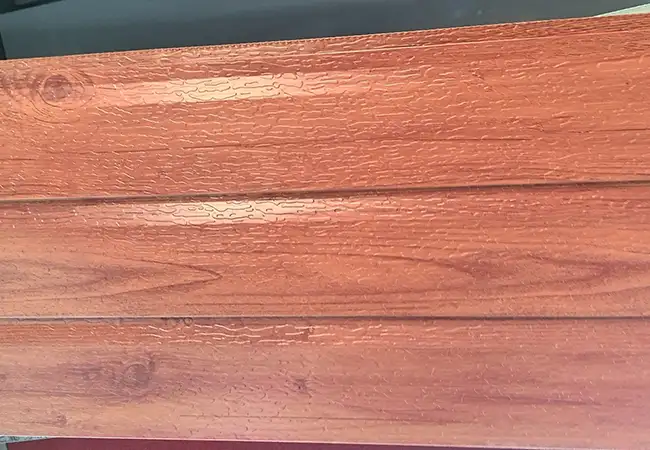

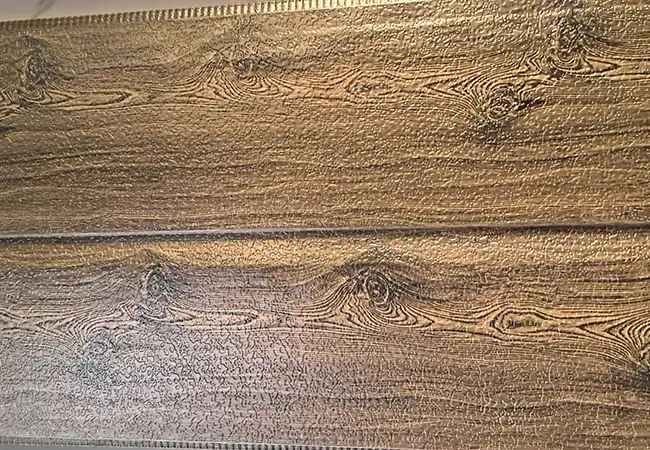

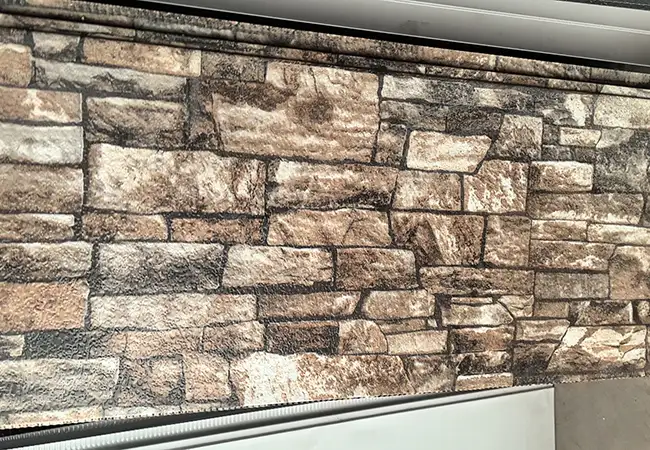

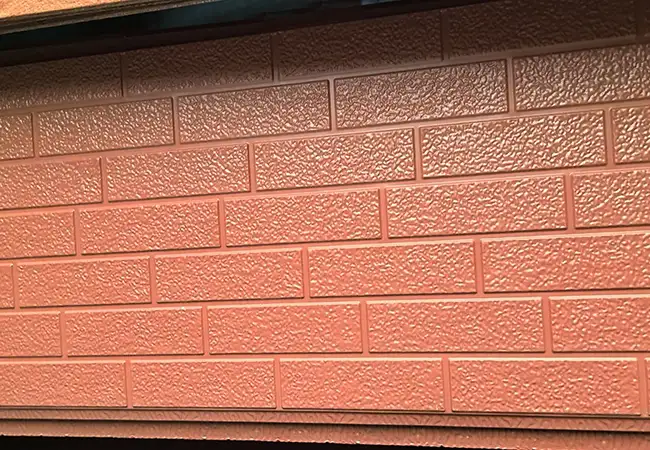

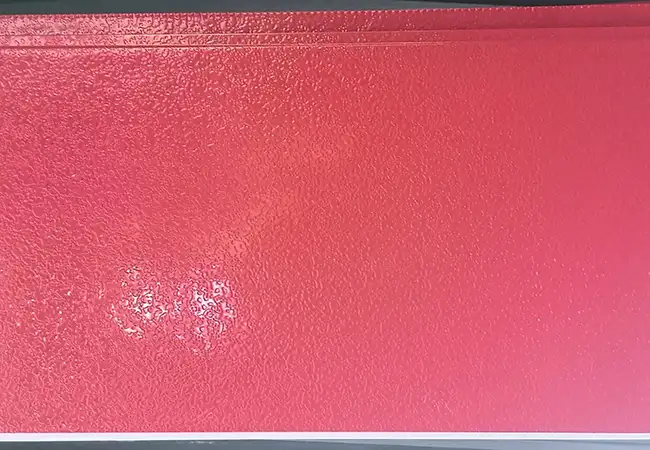

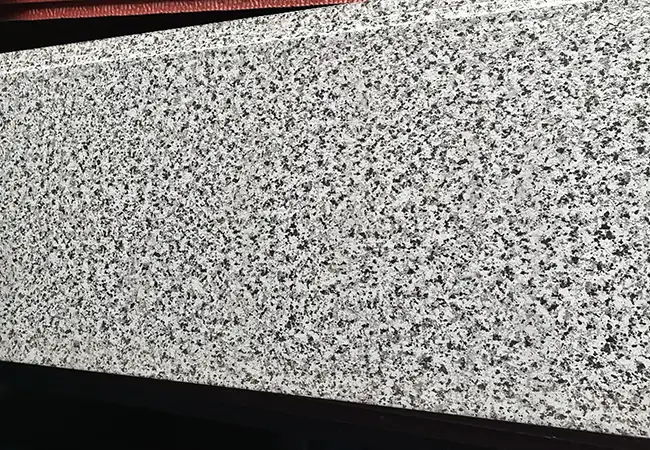

لایه تزئینی(لایه بیرونی 0.5 – 1.5mm): مسئول ظاهر ساختمان است. عملکردهای مقاومت در برابر آب و هوا، ضد اشعه ماوراء بنفش و خود تمیز شوندگی از طریق پوشش فلوئوروکربن یا پلی یورتان انجام می شود که به آزمایش پیری شتاب 3000 ساعت نیاز دارد.

لایه تقویتی(لایه میانی 2 تا 5 میلی متر): ساخته شده از تخته رزین غیر آلی یا تخته تقویت شده با الیاف، استحکام کلی ضربه و سفتی خمشی را بهبود می بخشد.

لایه عایق(لایه داخلی 20 - 100 میلی متر): EPS، XPS یا پشم سنگ انتخاب شده است، مصرف انرژی ساختمان از طریق هدایت حرارتی کنترل می شود، درجه آتش سوزی باید مطابق با استاندارد GB 8624 باشد.

لایه پشتیبان(صفحه پایین 0.3 - 0.5mm): تنش پانل را متعادل می کند، از تاب برداشتن و تغییر شکل پس از نصب جلوگیری می کند و عایق ضد رطوبت را فراهم می کند.

هر لایه در دمای بالا و فشار بالا با چسب پلی اورتان ترکیب می شود. قدرت لایه برداری بین لایه باید باشد≥ 0.1MPa، اطمینان از عدم لایه برداری در استفاده طولانی مدت در فضای باز.

تفاوت پارامترهای فنی

قدرت لایه برداری بین لایه:≥ 0.08MPa (GB/T 2790-1995)

چسبندگی پوشش سطحی:آزمون مقطعی درجه 1 (GB/T 9286-1998)

قدرت ضربه:≥ 10 کیلوژول در متر مربع (بدون ترک بر روی سطح صفحه پس از برخورد 10 کیلوگرم کیسه شن)

مقاومت حرارتی:0.5 - 2.5 (m²·K)/W (بسته به ضخامت هسته)

ثبات ابعادی:نرخ تغییر طول ≤ 0.3٪ در شرایط 80 درجه سانتیگراد / 24 ساعت

انواع ساختمان های مناسب

دیوارهای بیرونی مسکونی بلندمرتبه(ساختمان های بالای 50 متر نیاز به طراحی خاص مقاومت در برابر فشار باد دارند)

مجتمع تجاری تزئینات و عایق دیوار بیرونی تریبون

دیوار خارجی ساختمان اداری شهرک صنعتی بازسازی صرفه جویی در مصرف انرژی

سیستم های دیوار خارجی مکان فرهنگی(سازگاری خوب برای دیوارهای با دهانه بزرگ)

بازسازی عایق دیوار خارجی هتل آپارتمان

فرآیند تولید سفارشی

تایید طراحی- مشتری نقشه ها یا رندرهای نمای ساختمان را ارائه می دهد. تیم فنی جیسون نمودار طرح بندی پانل را بر اساس نقشه ها تجزیه می کند. نمودار طرح، موقعیت، اندازه، رنگ و الزامات ویژه باز کردن هر پانل را مشخص می کند. تولید پس از تایید مشتری ادامه می یابد.

زمان تولید:مشخصات استاندارد7 تا 10 روز کاری; پانل های خاص شکل (اندازه های غیر استاندارد، پانل های منحنی) نیاز دارند15 تا 20 روز کاری.

پشتیبانی از نمونه و تست

مشتریان می توانند مواد زیر را به صورت رایگان دریافت کنند:

- نمونه های نمایش تخته(300mm × 300mm، از جمله نمایش ساختار مقطع کامل)

- کاتالوگ محصولات(شامل عکس موارد پروژه تکمیل شده)

- لیست عملکرد پروژه(با نام پروژه، مقدار استفاده، سال تکمیل مشخص شده است)

مشتریان علاقه مند به بازدید از سایت می توانند بازدید از سایت های پروژه تکمیل شده یا در حال انجام را ترتیب دهند (رزرو قبلی لازم است؛ هزینه حمل و نقل به عهده مشتری است).

پرونده کاربردی

یک پروژه مسکونی بلندمرتبه در ووهان (33 طبقه) نیاز به عایق کاری دیوار بیرونی و ساخت دکوراسیون با بودجه محدود داشت.

طرح اولیه یک سیستم عایق گچ کاری نازک را مشخص می‌کرد، اما توسعه‌دهنده نگران ترک‌خوردگی و مسائل نگهداری بعدی بود و در نهایت به تخته یکپارچه کامپوزیت خارجی روی آورد. با استفاده از مواد هسته XPS به ضخامت 50 میلی متر + روکش تخته رزین معدنی 2 میلی متر، نصب آویز خشک.

ساخت و ساز طول کشید90 روز- 10 روز بیشتر از طرح اولیه گچ کاری نازک، اما خطرات نگهداری بعدی را به میزان قابل توجهی کاهش داد.

مقایسه پانل های تزئینی مختلف

سوالات متداول

Q1: تفاوت بین تخته یکپارچه کامپوزیت خارجی و تخته تزئینی عایق حرارتی چیست؟

A1: تخته یکپارچه کامپوزیت خارجی لایه های تقویت کننده و ضد آب را به عایق اولیه و ساختار تزئینی اضافه می کند. مقاومت در برابر ضربه، پایداری ابعادی و عملکرد ضد آب بهتری دارد که آن را برای پروژه‌های بلندمرتبه و در مقیاس بزرگ مناسب می‌کند.

Q2: طول عمر برد یکپارچه کامپوزیت بیرونی چقدر است؟

A2: عمر خدمات طراحی است20-25 سالبا نصب مناسب و شرایط استفاده عادی.

Q3: آیا می توان از تخته یکپارچه کامپوزیت بیرونی در ساختمان های بلند بالای 100 متر استفاده کرد؟

A3: بله. ساختمان های بالای 50 متر نیاز به طراحی خاصی در برابر فشار باد دارند. تیم فنی ما می تواند محاسبات بار باد را انجام دهد و راه حل های تعمیر مناسب را ارائه دهد.
